我公司應用SCR脫硝技術為某廠300萬t／a催化裂化聯合裝置進行了余熱鍋爐脫硝改造，完成了煙氣脫硝單元的建設投用。催化裂化裝置處理量375 t／h。脫硝單元入口煙氣主要來自催化裂化裝置再生器，脫硝還原劑為氨氣。

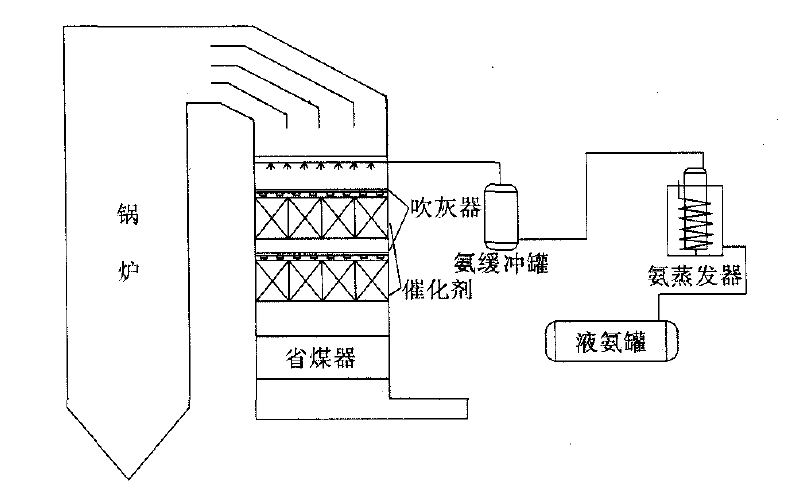

供氨系統包括：液氨罐、氨蒸發器、氨緩沖罐和稀釋風機等。液氨罐中的液氨進入氨蒸發器，通過加熱氣化為氨氣，通過減壓閥減壓至0．3—0．35MPa后進入氨緩沖罐。氨氣出氨緩沖罐后與稀釋風混合并進入SCR反應器。
氨蒸發器選用水浴加熱，水浴溫度為60℃，并設定高溫（70℃）和低溫(55℃)報警；稀釋風機一開一備，流量按滿負荷氨量的1．15倍，對空氣的混合比為5％設計。氨的注入量控制是由SCR進出口NOx、氧濃度、煙溫、稀釋風量和煙氣流量來控制。

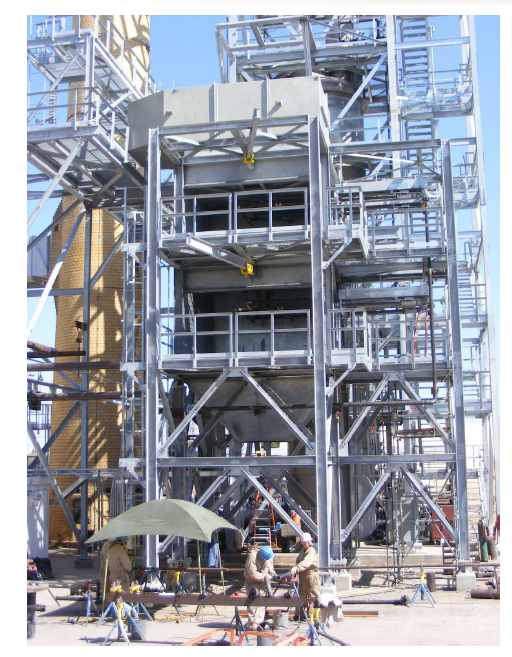

SCR反應器的設計采用兩層固定床并安裝催化劑，沒有預留層。其中煙氣流向豎直向下。催化劑上方設有吹灰器，可自動為催化劑表面進行吹掃。吹灰器的類型可選用蒸汽吹灰器或聲波吹灰氣。SCR 反應器的煙氣溫度嚴格控制在320—420℃之間，既可以保證催化劑的活性和脫除效率，又可以防止催化劑燒結。
氨氣和稀釋風的混合氣體通過噴氨格柵進入SCR反應器。噴氨格柵包含了若干根噴氨管，每根噴氨管都安裝了流量控制模塊，可根據鍋爐負荷調節氨氣量。噴氨格柵可以調節氣體分流并保證氨氣和煙氣的充分且均勻的混合，有利于氨氣和NOx的充分接觸，提高了脫硝效率。
(歡迎致電，業務聯系電話：13911003118）氨蒸發器選用水浴加熱，水浴溫度為60℃，并設定高溫（70℃）和低溫(-55℃)報警；稀釋風機一開一備，流量按滿負荷氨量的1．15倍，對空氣的混合比為5％設計。氨的注入量控制是由SCR進出口NOx、氧濃度、煙溫、稀釋風量和煙氣流量來控制。
SCR反應器的設計采用兩層固定床并安裝催化劑，沒有預留層。其中煙氣流向豎直向下。催化劑上方設有吹灰器，可自動為催化劑表面進行吹掃。吹灰器的類型可選用蒸汽吹灰器或聲波吹灰氣。SCR 反應器的煙氣溫度嚴格控制在320—420℃之間，既可以保證催化劑的活性和脫除效率，又可以防止催化劑燒結。
氨氣和稀釋風的混合氣體通過噴氨格柵進入SCR反應器。噴氨格柵包含了若干根噴氨管，每根噴氨管都安裝了流量控制模塊，可根據鍋爐負荷調節氨氣量。噴氨格柵可以調節氣體分流并保證氨氣和煙氣的充分且均勻的混合，有利于氨氣和NOx的充分接觸，提高了脫硝效率。
(歡迎致電，業務聯系電話：13911003118）
