該聯合循環燃機電廠采用PG9351型燃氣輪機，余熱鍋爐為三壓帶再熱系統，在余熱鍋爐中裝有一套選擇性催化還原法(SCR)脫硝系統，利用氨水加催化劑方式來降低燃機排氣中的NO ，滿足環保要求。
SCR系統安裝在臥式布置的9F級燃機余熱鍋爐中受熱面高壓省煤器3和中壓過熱器之間，電廠以基本負荷運行，系統無旁路，催化劑設計不設吹灰裝置。本項目選用氨水(20％wt)作為反應劑。
SCR系統設計基本參數
入口煙氣壓力 4．04kPa(g)
入口煙氣溫度 300－400℃
入口煙氣流量 2562．8t／h
入口煙氣中NO 含量：25ppm (15％O2)
出口煙氣中NO 含量： ≤ 3．75ppm(15％O2，干基)
氨的逃逸率：≤10ppm (15％O2，干基)
SO2轉換成SO3轉換率：≤1
NO 脫除率：≥85％

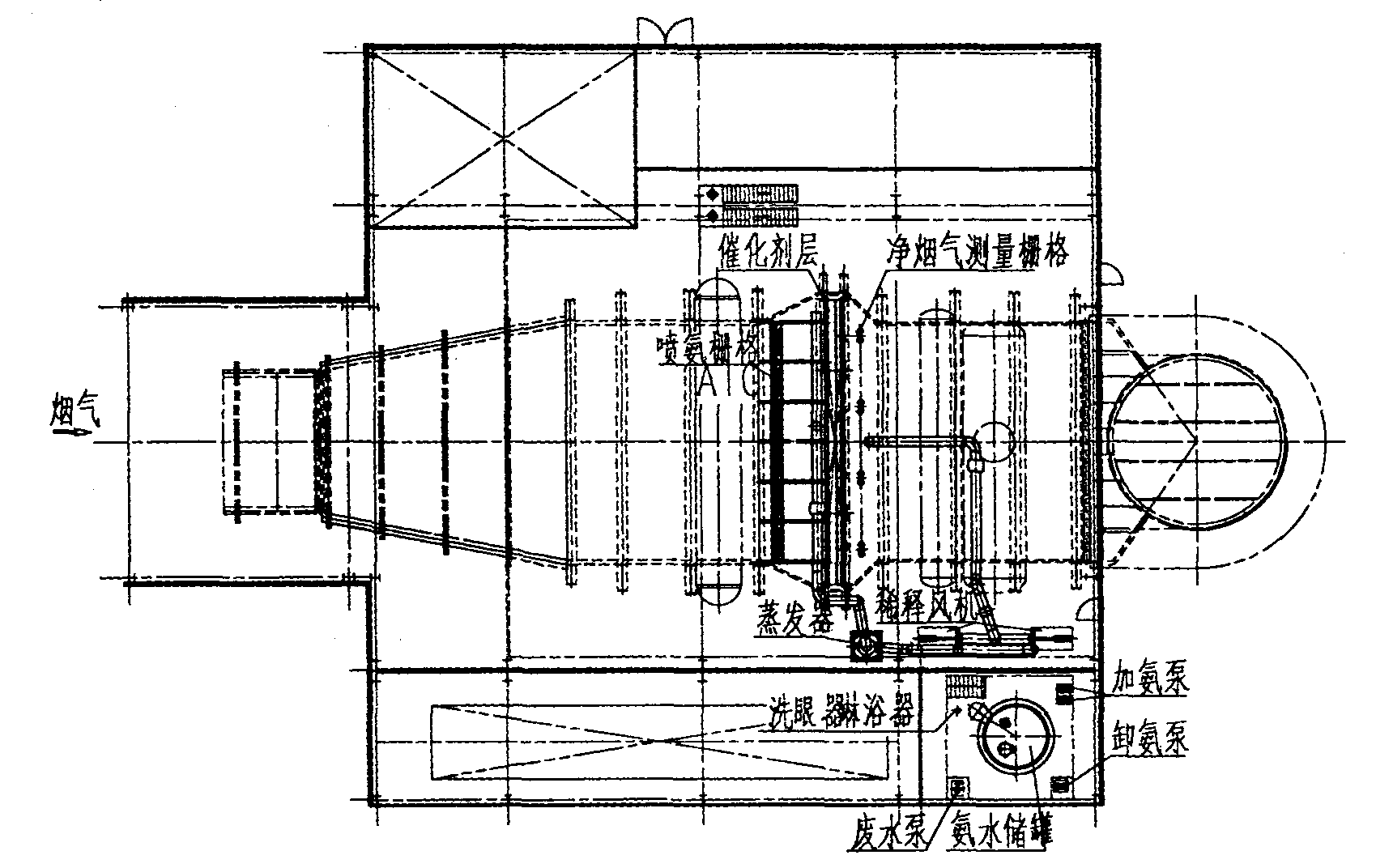

SCR系統主要由氨水供給單元、氨水蒸發系統、噴氨柵格AIG和催化劑層、氨水流量控制單元AFCU、噴淋系統、事故切斷系統等組成。SCR系統由主要設備卸氨泵、氨水儲罐、蒸發器、稀釋風機(1用1備)、加氨泵(1用1備)、噴氨柵格AIG、催化劑、凈煙氣測量柵格、廢液泵和管道等組成。
氨水經過加氨泵(1用1備)和氨水流量控制裝置輸送到蒸發器入口，加氨泵只能手動開啟。在蒸發器中，壓縮空氣用作氨水的霧化媒介，氨水和壓縮空氣經兩相流噴嘴噴入從催化劑下游抽出經稀釋風機(1用1備)的稀釋煙氣(310℃ ～330℃)后，霧化蒸發產生微小的液滴來保證氨水在短時間內充分蒸發。在蒸發器入口和出口設測溫裝置來保證達到蒸發條件。蒸發器安裝在噴氨柵格AIG附近。AIG分成72個獨立的可調節單元，每個單元上裝有蝶閥和噴嘴，保證了氨與煙氣的混合物沿鍋爐煙道均勻分布。
