揮發性有機物VOC治理技術介紹:
應用領域:石油化工行業, 化工與制藥行業, 橡膠行業,油漆與噴涂行業, 印刷行業, 電子, 半導體行業以及其它產生VOCs的行業
適用:各種含烷烴、烯烴、芳香烴、醇類、酮類、酚類、醛類、酯類、胺類、鹵代烴等揮發性有機物廢氣的氧化處理。處理后尾氣能直接排放,符合GB16297-1996《大氣污染物綜合排放標準》要求。
熱力氧化系統(TO,Thermal Oxidizer)
·?在一定溫度下將廢氣中的有機物直接氧化燃燒,燃燒溫度可高達1100℃;
·?對廢氣中有機物濃度無要求,可處理各種風量、濃度以及工況變化劇烈的廢氣;
·?有機污染物去除效率可達99.5% 以上;
·?優化設計高溫燃燒區域,溫度場分布均勻,凈化效率高;
·?采用低氮燃燒技術控制局部高溫高氧,抑制了熱力型氮氧化物(NOx)產生;
·?通過對操作條件和結構的設計優化可最大限度減少二噁英產生;
·?采用低氮燃燒技術控制局部高溫高氧,抑制了熱力型氮氧化物(NOx)產生;
·?可采用燃?xì)庵?,亦可采用電加熱方式助燃?/span>
·?可后接余熱回收系統,回收熱能;
·?通過后接洗滌塔、脫硝系統等,可處理含氮、含鹵素等的復雜廢氣或者惡臭氣體。
催化氧化系統(CO,Catalytic Oxidizer)
·?在高效催化劑的作用下,在較低溫度下將廢氣中的有機物氧化破壞,爐膛溫度可低至250℃;
·?對廢氣中有機物濃度無要求,可處理各種風量、濃度以及工況 變化劇烈的廢氣;
·?有機污染物去除效率可達99.99% 以上;
·?系統后端可接余熱回收系統,回收熱能。

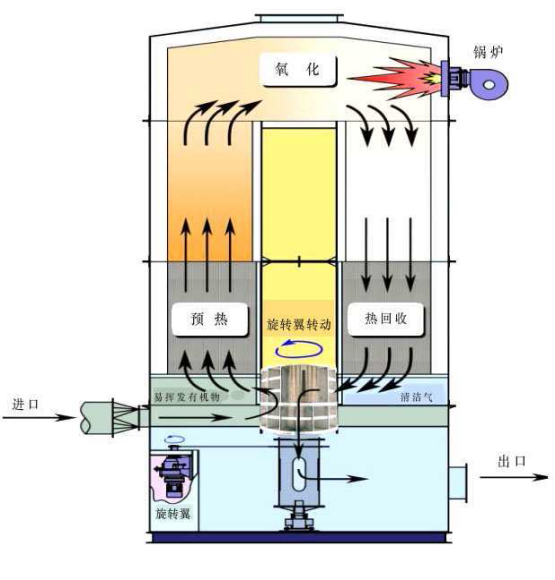

蓄熱式熱氧化統(RTO,Regenerative Thermal Oxidizer)
·?利用陶瓷蜂窩蓄熱材料回收的反應熱量預熱待處理氣體,換熱效率高,可最大限度回收燃燒產生的熱量;
·?可高效低能耗氧化處理大風量、低濃度的有機廢氣,滿足最嚴格環保要求;
·?可處理富含鹵素、硫化物等對催化劑有毒性物質的有機廢氣;
·?燃燒反應溫度高達760~1100℃,有機物去除效率可高達99.99% 以上;
·?蓄熱床層溫度梯度大,溫度均勻增加,傳熱效率極高,大大減少設備占地;
·?優化設計高溫燃燒區域,溫度場分布均勻,凈化效率高;
·?采用低氮燃燒技術控制局部高溫高氧,抑制了熱力型氮氧化物(NOx)產生;
·?通過對操作條件和結構的設計優化可最大限度減少二噁英產生;
·?蓄熱床層溫度梯度大,溫度均勻增加,傳熱效率極高,大大減少設備占地;
·?可采用燃?xì)庵?,亦可采用電加熱方式助燃?/span>

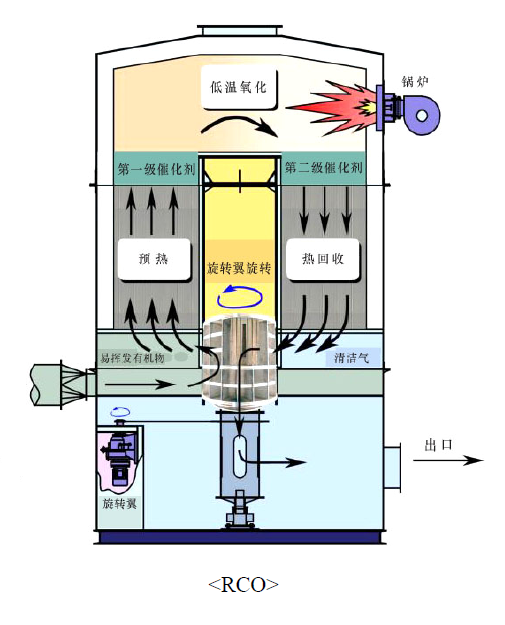

蓄熱式催化氧化系統(RCO, Regenerative Catalytic Oxidizer)
·?結合了催化氧化裝置的低工作溫度和蓄熱式氧化裝置(RTO)的熱回收特性,最大限度降低了運行能耗;
·?可高效低能耗氧化處理大風量、低濃度的有機廢氣,滿足最嚴格環保要求;
·?燃燒反應溫度控制在250~550℃之間,有機物去除效率可達99.99% 以上;
·?使用世界先進的催化劑,性能穩定、壽命長、轉化率高;
·?嚴格監控廢氣溫度、濃度等安全指標,通過預處理系統凈化分離對催化劑有害的物質,保證催化劑的使用壽命和系統的安全運行;
·?可采用燃?xì)庵迹嗫刹捎秒娂訜岱绞街迹?/span>
·?可提供各種規模的RCO 系統,處理風量范圍極大,可達1000~200,000Nm3/h。

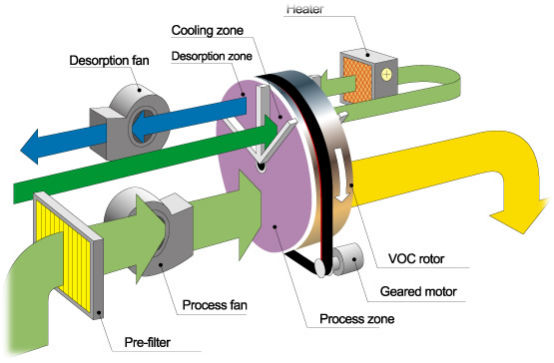

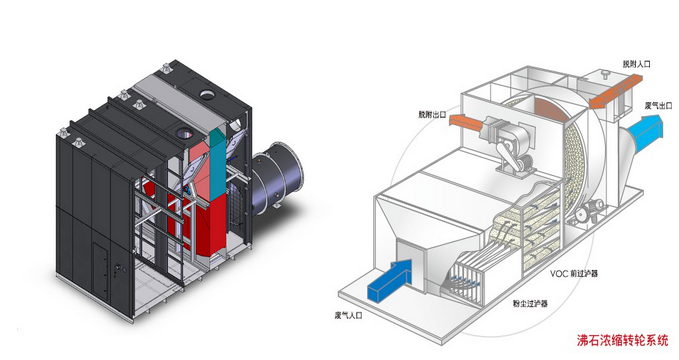

沸石轉輪濃縮系統(ROTOR)在處理大風量低濃度的廢氣、連續性操作、效率穩定度、廢氣排放狀況均優于固定床系統,轉輪同時亦有低壓損、無吸附損耗、極少可移動組件的優點。轉輪機后為無機性蜂巢疏水性沸石,對于高溫度的揮發性有機氣體,沸石亦能有效處理。
操作原理
VOCs廢氣通過疏水性沸石濃縮轉輪后,能有效被吸附于沸石中,達到去除的目的。經過沸石吸附的揮發性有機物的潔凈氣體,直接通過煙囪排放到大氣中,轉輪持續以每小時1-6轉的速度旋轉,同時將吸附的揮發性有機物傳送至脫附區。于脫附區中利用一小股加熱氣體將揮發性有機物進行脫附,脫附后的沸石轉輪旋轉至吸附區,持續吸附揮發性有機氣體。脫附后的濃縮有機廢氣送至焚化爐進行燃燒轉化成二氧化碳及水蒸氣排放至大氣中。
