最新排放標準要求燃煤電廠的NOX排放濃度低于100mg/m3。煙氣脫硝技術包括選擇性非催化還原反應(SNCR)和選擇性催化還原反應(SCR)2種技術。其中,SCR技術應用廣泛,例如3層催化劑SCR反應器的脫硝效率可達90%。但是,SCR技術改造的投資成本高, 占地面積大,另外還存在廢舊催化劑的處理等問題,小、舊鍋爐采用此技術的經濟效益較低。脫硝綜合改造技術是通過燃燒改造使氮氧化物的排放由600~800 mg/m3降至350 ~ 400 mg/m3, 再利用SNCR技術使其降至200 mg/m3, 最后采用SCR的簡化模式使NOX排放濃度降到100 mg/m3以下。
?????上述的SNCR+SCR技術應用對于客戶最大的吸引力是SCR不需要在鍋爐后面單獨布置??蓪CR催化劑一層布置在鍋爐尾部煙道豎進的合適位置。這樣做可以大大減少投資和改造工程量。但是筆者在應用此種技術過程中碰到兩個問題:
????1、氨逃逸值超標,平均值達到5ppm以上。
????2、想達到的100 mg/m3排放標準是非常困難的,且運行不穩定。
造成上述問題的原因是,布置在煙道中的簡易SCR,沒有為SCR設計單獨的噴氨格柵,需要借助SNCR噴入的過量氨,但是煙氣流在煙道中的流動是非常不均勻的,氨和煙氣的完全混合也是困難的。
SNCR/SCR混合法工藝具有兩個反應區:
1.?鍋爐爐膛,反應溫度850~1250℃;
2.?SCR反應器,在催化劑的作用下,反應溫度在300~400℃。
SNCR/SCR混合脫硝技術在傳統混合法基礎上有明顯的改進:
采用特殊的爐內噴射器與后補充噴射裝置相結合的獨特設計,結合精確的流場混合技術,能更好地控制SNCR段尿素噴射方式,改善SNCR逃逸氨的分布,降低還原劑的消耗量;
采用特殊的流場混合器/導流板設計,使煙氣/氨氣在較短的煙道內進行混合,設計施工容易實現;
對終端NOx排放值的運行控制也更加靈活、可靠;
可以有效消除傳統混合法經常出現左右兩側煙氣NOx排放的不平衡的現象,達到脫硝過程高效低耗的目的。
這種工藝真正實現超過SCR脫硝效率的設計極限值,脫硝效率可以達到更高,應用在高NOx且不易采用低氮燃燒器改造的鍋爐諸如W型火焰爐上也能達到排放標準。

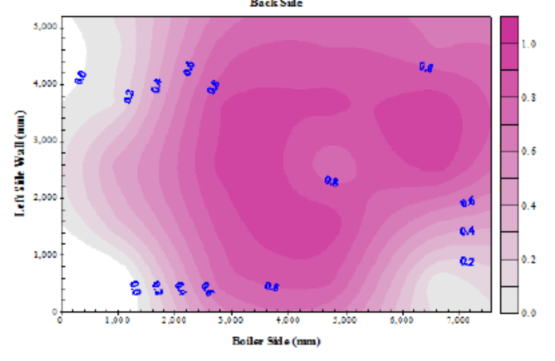

正常的SCR設計要求第一層催化劑入口的NH3/NOX摩爾比相對標準偏差小于5%,速度分布偏差小于15%。而這一目標在組合式工藝中是不可能實現的,主要原因是簡易SCR沒有專門脫硝反應器,沒有AIG,沒有反應器入口湍流段。在實踐中出口NOX偏差達到80%以上,有的甚至高達100%以上。下圖是SCR催化劑出口的NOX濃度分布圖。
這一問題的后果就是NOX達標排放很難,組合式工藝的技術門坎是120 mg/m3,要想做到100 mg/m3是以下是需要很精細的調整的,且運行容易受低氮燃燒器配風和煤質改變影響。盡管氮氧化物排入超標,但是SCR催化劑下游的氨逃逸值卻超標嚴重。下圖是氨逃逸值監測結果。
過量的氨逃逸會造成NH4HSO4在空氣預熱器低溫段堵塞,嚴重時運行三個月后就出現了嚴重的堵塞。鑒于問題的對于SCR穩定運行構成威脅,應運而生開發了精確噴氨技術。
所謂精確噴氨技術即通過布置精細的可調整噴氨格柵,在第一層催化劑上部實施動態、可調布氨,簡單的說法就是:哪里缺少氨,就在哪里補氨。
應用精確噴氨技術,采用SNCR+SCR組合式工藝改造了20余臺鍋爐,均可穩定達到的排入標準,并且氨逃逸值不超標,鍋爐可以實現長周期穩定運行。

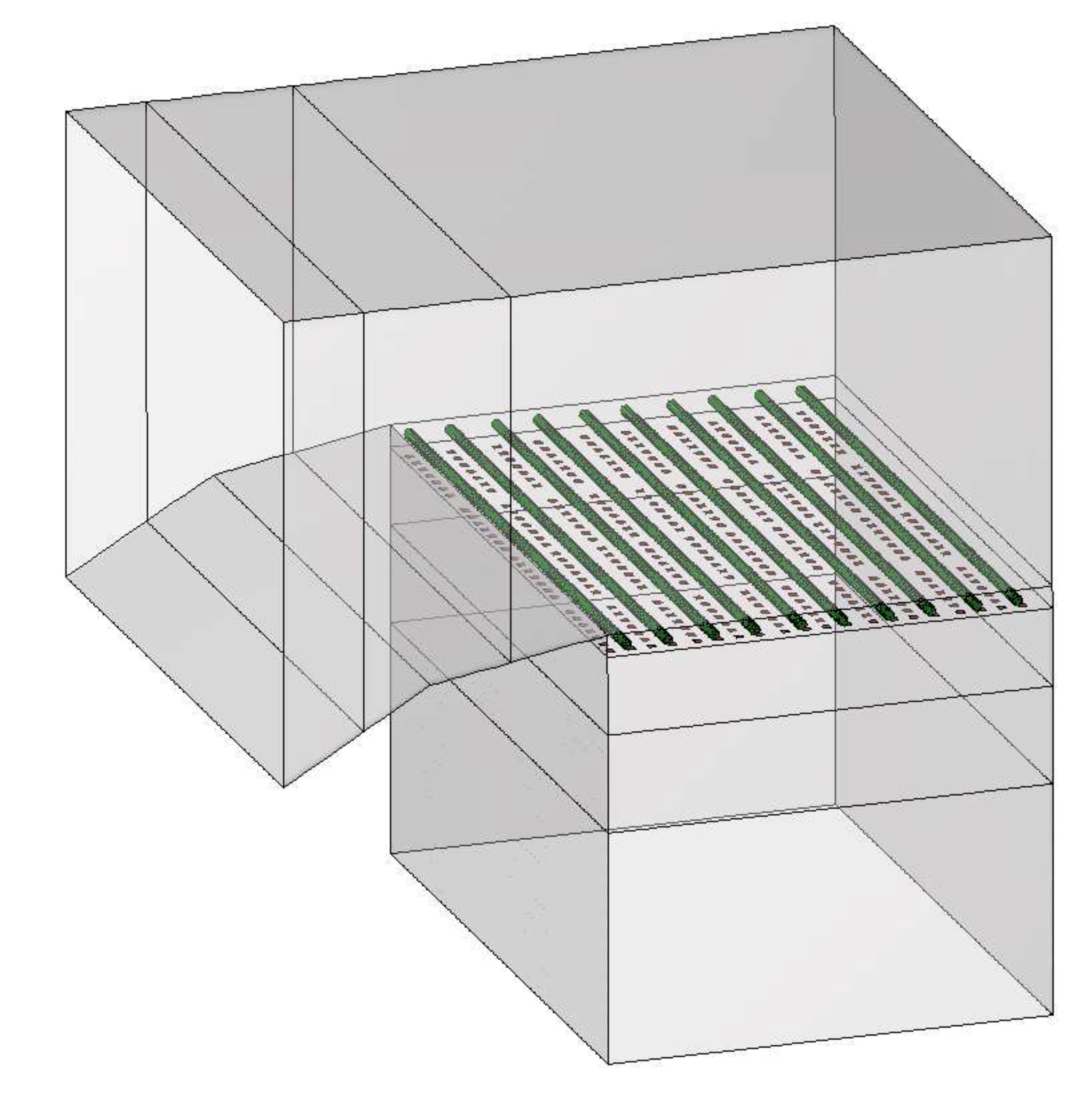

精確噴氨裝置布置在煙道內置催化劑的上游,和催化劑的距離是否滿足混合需要,也需要借助CFD技術來進行評估。

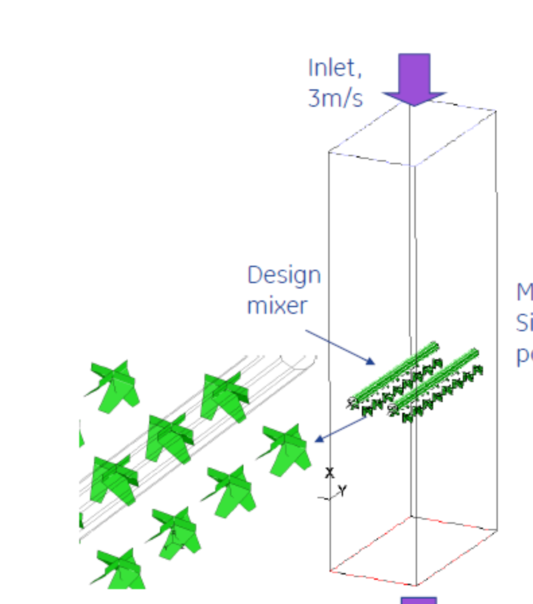

精確噴氨采用注入式格柵和靜態混合葉輪組合式的機械結構,有利于在短的距離實現氨和煙氣的充分混合。

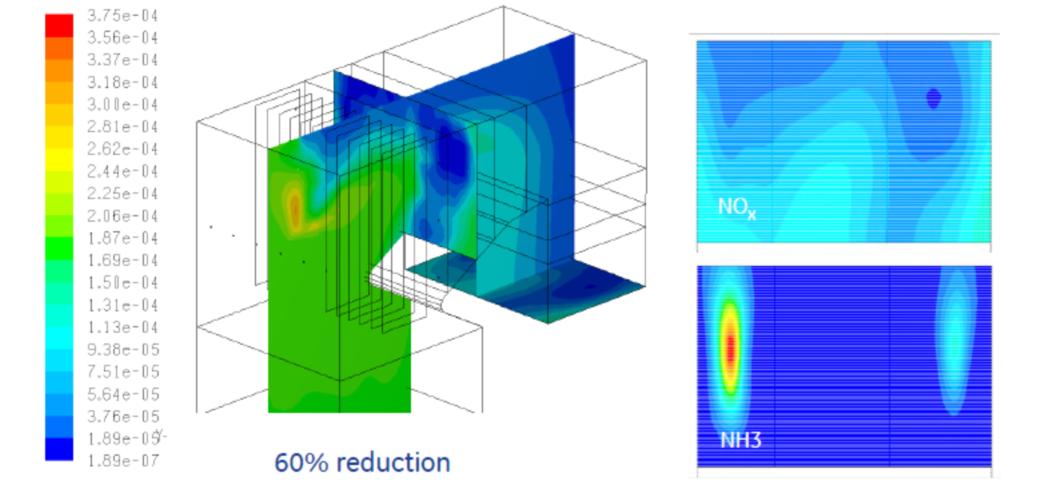

經過CFD評估最高濃度與平均值之間的最大偏差以由原設計中的61%減小至39%,而且標準偏差有原來的RMS=42%減低至31%。所以該方法在一定程度上改善了氨濃度的分布,增大了氨分布的覆蓋區域。這一評估值也在實踐中獲得了驗證。
