SCR技術是目前一種煙氣脫硝技術。還原劑的選擇與應用技術是SCR工程應用的關鍵環節?，F(xiàn)在國內普遍應用較多的還原劑為液氨和尿素。通常的觀念認為液氨的投資和經濟性方面具有優勢，但是在安全性方面、尤其是在城市中應用會受到很大的限制；而尿素因為其流程中不存在壓力容器，而被重視安全的客戶奉為首選。在過去，氨水作為還原劑在中國臺灣和歐洲有很多的應用。這些成功的應用使得對于安全性和經濟性均有考量的客戶有了更多的合適選擇。實踐表明：氨水因為不需要熱解爐等分解設備，具有比尿素更好的安全特性，同時因為其的氣化過程為單純的物理變化，不需要消耗化學分解過程所需要的能量。
過去對氨水SCR?主要的誤區認為，因為氨水因為含有較大比例的水，因此在蒸發過程中需要消耗較多的能量。而應用實踐表明：這一過程的能耗要小于類似的尿素制氨過程，即便和液氨相比也沒有很大的差異。物料平衡的計算表明，一定比例的熱風溫度只要250℃，即可完成氨水溶液的蒸發過程。這個過程的能量消耗遠小于尿素制氨。?

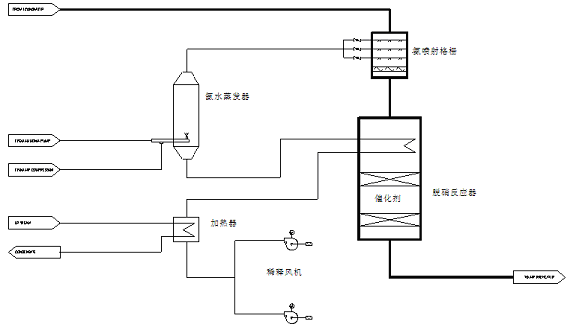

本技術的思路是采用具有一定熱量的熱風，通過特殊設計的氨水蒸發器來對氨水進行氣化，使其成為可以直接用于SCR 反應的氨和空氣混合氣體。實現這一過程，除了關鍵的氨水霧化蒸發器外，一個巧妙的設計是通過一個小型氣氣換熱器來應用熱煙氣所具有的熱量來使其加熱稀釋風，通過這一系列的優化設計，使得整個氨水氣化過程需要額外補充的能量變得很小。具體的氨水氣化流程（見圖1）為：稀釋風機提供足夠?qū)饣蟮陌睔庀♂尩?/span>5%以下混合氣體的風量。這些風首先經過蒸汽或者電加熱被加熱到120℃以上，然后通過布置于脫硝反應器內的氣氣換熱器被進一步加熱到足夠氣化氨水溶液的溫度。經過這一流程氨水成為氨和空氣的混合氣體，被作為SCR 的反應物通過噴氨格柵噴射到煙氣中去完成SCR 反應。本工藝的原料為20%氨水—30%氨水溶液。為了連續供應反應劑，需要設置單獨的氨水存儲罐，并設計量泵輸送將氨水輸送到氨水蒸發器。對整個脫硝率的控制通過氨水的流量調節閥來實現。
事實上氨水SCR 技術早在2008 年曾應用于北京太陽宮燃機機組的SCR 脫硝項目。
昆山南亞電子熱電廠共有3 臺在役燃煤工業鍋爐，主要用于為電子產品生產提供蒸汽和電力。機組于2003 年投運，沒有同步配套脫硝裝置，預留了SCR 安裝位置和鋼構架載荷。脫硝項目于2012 年4 月開始建設，于2012 年9 月投入運行。本項目鍋爐的主要技術參數和脫硝性能要求如表1。
名稱
單位
數據
鍋爐額定蒸發量
t/h
240
燃料?
?
煤
煙氣流量?
Nm3/h
205000
SCR反應溫度?
℃
410
煙氣成分
?
?
CO2?
Vol.%，wet
13.883
H2O
Vol.%，wet
9.378
O2?
Vol.%，wet
3.238
SO2?
Vol.%，wet
0.079
N2?
Vol.%，wet
73.422
NOx
ppm
150
煙塵濃度
g/Nm3
34.1
三臺機組設置統一的氨水存儲的供應區。氨區占地面積約為400 m2。氨水儲存罐的容積滿足全廠機組10天的運行所需的氨水量，設置氨水儲存罐2臺，有效容積90m3。設置2臺氨水卸料泵，用于將商用氨水罐車運載來的氨水輸送至氨水存儲罐。每機組配置氨水流量循環泵2臺，一用一備，用于為SCR脫硝輸送還原劑?？紤]到腐蝕的問題，所有的氨水存儲設備和管路采用304不銹鋼。氨區和SCR系統設置獨立PLC控制系統。圖2和圖3為項目的現場照片。?
因為使用了氣氣換熱器加熱熱風，使得整個系統不需要很大的能量消耗，系統能耗和普通SCR 系統無異。單臺機組的主要公用消耗如表2。
|
物料名稱 ? |
單位 |
消耗量 |
備注 |
|
空氣加熱用飽和蒸汽 |
Kg/h |
97 |
0.6MPa飽和蒸汽 |
|
氨水供應泵電力消耗 |
KWH |
0.75 |
? |
|
霧化用壓縮空氣 |
Nm3/h |
40 |
? |
|
稀釋風機電力消耗 |
KWH |
2.2 |
|
從工藝系統上比較，氨水系統的工藝流程同液氨法相似，較尿素制氨工藝簡單。從安全方面比較，氨水系統具有和尿素系統同樣的安全性，從某種意義上講，因為不需要熱解爐等設備，其安全性較尿素系統還要好。從投資和運營成本上來看，和尿素系統相比，沒有大型的熱解爐和燃料消耗，不需要額外的熱量用于溶解顆粒物和存儲罐的加熱攪拌，因此其投資和運營成本均具有相當大的優勢；和液氨系統相比，使用常壓容器代替壓力容器，盡管材質等級提高，其投資所增加的幅度也極為有限；其運營成本和液氨系統無異。且從原料的獲取難易程度上看，氨水相比于尿素和液氨更具有優勢。?
綜上，氨水作為SCR反應的還原劑有其自身優勢。推廣和應用氨水SCR技術具有極大意義。?
