大型鍋爐煙道截面積過大,煙道內部煙氣成份分布不均、取樣探頭所在位置煙氣成份不具代表性。受安裝條件限制脫硝CEMS取樣測點無法滿足《固定污染源排氣中顆粒物測定與氣態污染物采樣方法》GB/T 16157-1996中對測點位置的要求,也不滿足熱工取樣測點的要求,導致測量數據與實際值存在較大偏差(部分SCR出口及煙囪數據普通偏差達到30%)。且存在環保數據不符合邏輯,脫硝出口NOX與脫硫出口NOX數據偏差大,前后數據有沖突的情況。致使運行人員無法將脫硝噴氨投入自動控制,只能進行手動噴氨。測量點時高時低,毫無規律,控制不當,極容易出現排放口超標排放。特別是在“超低排放”的運行狀態下,更加大了氨逃逸超標的風險。過量噴氨生成具有粘附性、腐蝕性的硫酸銨和硫酸氫氨,堵塞空預器,影響發電機組安全運行。

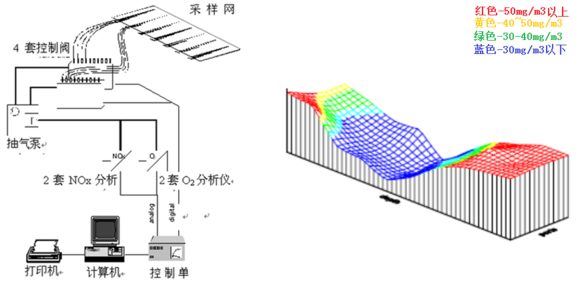

圖1 ?煙道取樣截面NOX濃度不均勻分布圖
因此,為了要確保脫硝出口CEMS在線檢測數據真實可靠,測點真實反應檢測區域數值;提高電廠的高效經濟運行水平;真正的做到脫硝合理的噴氨投自動,需要對煙氣取樣進行網格均勻取樣改造。上述技術改造已經在廣州珠海電廠、韶關電廠、媽灣是廠、珠海金灣電廠成功實施。
1、脫硝煙氣靠近SCR反應區域,從鍋爐燃燒后的煙氣到達SCR處,受催化劑、省煤器等設備的影響,煙氣流速不均,靠近煙道壁的煙氣比較紊亂。煙道直管段不夠(前直管段達不到2倍直徑)及煙氣紊亂現象,我們不能通過外在條件來改變工況的本質,但是可以利用加裝管道的形式來改善該問題點的存在,所以這兩點屬于可控制因素。
2、燃煤電廠常用的取樣探頭長度在1.2-1.5m,以600MW機組為例,安裝測點的截面為12500*7000mm。探頭無法到達煙道中間相對穩定的區域,只能取到靠近煙道壁的煙氣。探頭長度問題,我們可以通過加長取樣管等方式來彌補探頭長度的不足,但是因?yàn)槭菃我蝗?,效果有限。所以要達到預期效果,需要增加取樣的點數,所以該問題點也屬于是可控因素。
3、現在大部分的電廠出口均為單點取樣,因煙道內氣體沒有充分混合,任一單獨測點都無代表性,則單一測點安裝在任何位置均無法取到具有代表性的樣氣,
測量結果也就不具代表性。取樣點單一,如果是增加探頭,成本大,故障率高對應的維護量就大,所以增加探頭數量方案不可取,但是可以通過外在條件解決探頭數量問題,所以此項也可列為可控因素。
通過在脫硝出口同一煙道截面中進行網格式的布點,通過兩次均勻調節的方式實現每個取樣點抽取的樣氣在進行充分混合后進行儀表測量。下圖為取樣截面取樣點分布圖。
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??
Ο |
Ο |
Ο |
Ο |
Ο |
Ο |
? |
? |
? |
Ο |
Ο |
Ο |
Ο |
Ο |
Ο |
Ο |
Ο |
Ο |
Ο |
Ο |
Ο |
? |
? |
? |
Ο |
Ο |
Ο |
Ο |
Ο |
Ο |
Ο |
Ο |
Ο |
Ο |
Ο |
Ο |
? |
? |
? |
Ο |
Ο |
Ο |
Ο |
Ο |
Ο |
? ? ? ? ? ? ? ? ? ?? 脫硝反應器A取樣點分布 ?????????????????脫硝反應器B取樣點分布
圖2 ??煙道網格取樣點分布圖
在脫硝出口位置選擇煙氣氣流相對均勻而穩定的管段上,應避開彎頭、閥門和變徑管等容易產生渦流的阻力構件位置安裝一套“網格取樣”裝置。將測定斷面劃分為若干個等面積的矩形小塊,各塊中心即為測點。各測進行取樣后在母管匯集,進行混合后再進行取樣測量。
在脫硝反應器出口煙道A、B側各布置一套網格取樣裝置。網格取樣裝置由多根取樣管組合而成。其中每根管道設有多個取樣口,取樣口背向煙氣流向,取樣口大小適煙道而定。將煙道分為若個小塊(如圖(2)所示)。取樣管匯集到母管后跨過空預器接入電除塵入口,使其形成差壓。利用空預器差壓為使母管內樣氣進行流動,將網格取樣裝置采集的樣氣送入到電除塵入口。網格取樣裝置從各取樣孔抽取煙道內煙氣樣本進入母管,樣氣在母管內流動的過程中進行充分混合后經過測量筒由CEMS探頭進行二次取樣測量。下圖網格取樣三維布置圖。

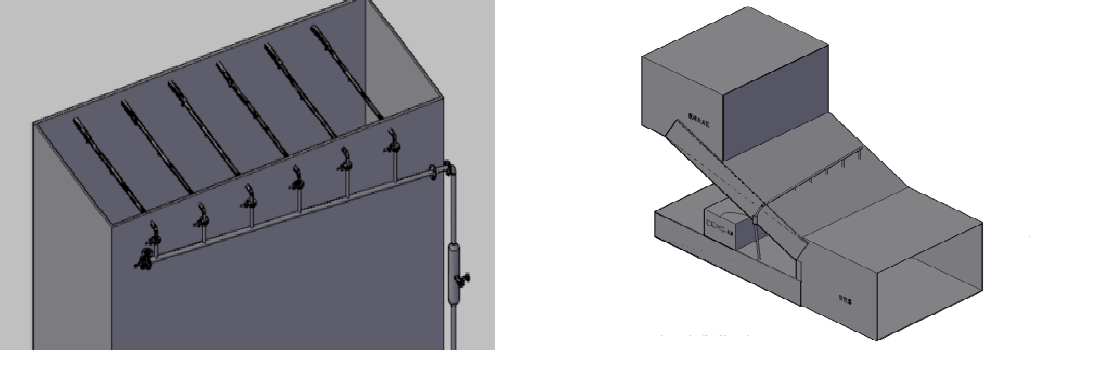

圖2 網格取樣三維布置圖
在排除儀表誤差的情況下,?進行網格取樣改造后和脫硫后分析儀NOX的測量差異率保證值:
測量值低于50mg/m3?時差異絕對值小于5 mg/m3;
測量值在50 mg/m3——到200 mg/m3之間時差異化率小于10%;
1、確保取樣均勻性,要使取樣管內煙氣壓力均衡,確保測量筒內樣氣是在煙道內各個網格內抽取出來的,并且經過了充分的混合。為此,每個項目都要借助CFD模擬計算結果來設計取樣管的管徑、開孔、走向。
2、防堵塞,脫硝出口在電除塵前,煙氣里有大量粉塵,如何有防止管道積灰,取樣口堵塞也是重中之重。
3、防止管道漏氣,因爐膛是負壓,管道漏氣也不會有煙氣流出管道,但吸進去空氣后容易稀釋煙氣,影響測量結果。還會導致差壓下降,影響煙氣流速,從而導致積灰加重。
4、取樣管道的防磨損設計也是項目成功的關鍵。
通過網格化取樣改造,可以實現脫硝裝置穩定可靠運行,環保穩定達標,提高機組可靠性;還可實現SCR系統的自動控制運行,提高SCR運行控制水平。改造的投入和產出比較好。
