尿素熱解制氨技術利用高溫空氣或煙氣作為熱源,將霧化的尿素溶液完全分解為氨氣,氨氣作為還原劑進入煙道與煙氣混合后進入SCR反應器,在催化劑的作用下將氮氧化物還原成無害的氣和水。該技術并已應用于100MW~660MW機組脫硝裝置,成功案例表明,該技術各項技術性能指標穩定可靠。
SCR系統(選擇性催化還原脫硝工藝)三種主流還原劑制備工藝比較:液氨法、尿素水解法、尿素熱解法。
?
液氨
尿素水解
尿素熱解
工藝設備
一般
復雜
一般
響應時間
快
慢
快
運行維護
中
大
小
投資費用
低
高
中
應用廣泛性
多
很少
逐年增加
安全風險
重大危險源,受管制
壓力高,氨泄露問題
常壓,非危險源,安全

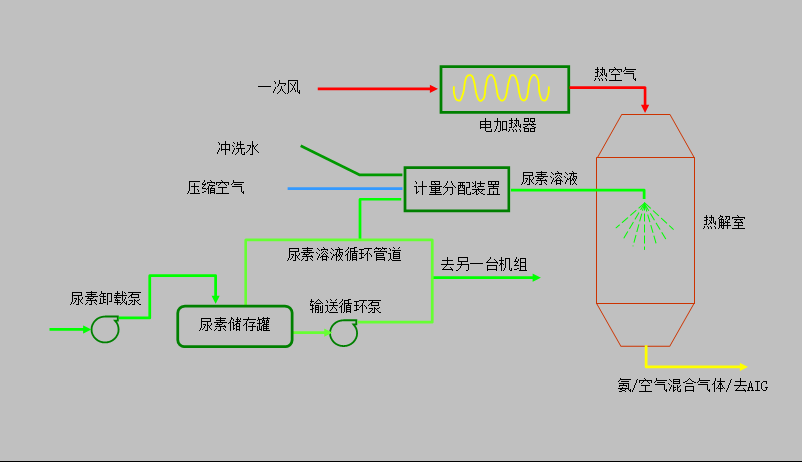

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 尿素熱解制氨系統示意圖
使用安全的尿素,且易于運輸和儲存,無危險源建設、運行、管理的困擾;
占地面積小,周圍不需要大距離的防火安全間距;
與尿素水解相比,投資與運行費用相當,但不需要壓力容器,安全性更高;
精確計量,調節控制容易,響應速度更快;
分解完全,熱解爐能將尿素溶液完全分解為還原劑;
熱源可根據現場實際情況選擇性的組合,一般采用電加熱,也可以用燃油、燃氣或鍋爐高溫煙氣作為熱源。
工藝流程如下:配制好的尿素溶液(約50%濃度),通過尿素溶液混合泵輸送到尿素溶液儲罐,尿素溶液經由給料泵、計量與分配裝置、霧化噴嘴等進入分解室,稀釋空氣(一般取熱一次風)經加熱后也進入分解室。加熱方式有電加熱器加熱、燃油加熱和燃氣加熱等不同方式,電廠可根據各自實際情況做出最經濟性的選擇。分解室的溫度要維持在合適的溫度一般為(300℃ ~650 oC),以保證霧化后的尿素液滴能在絕熱分解室內完全分解,分解產物(NH 和CO,)經由氨噴射系統進入脫硝煙道。尿素的耗量由脫硝反應的氨需量計算而來。
尿素結晶有系統設備的問題,例如熱解室本身設計不合理。溫度和速度分布是熱解室設計最重要的因素。熱解室本身對流場和溫度場設計有很高的要求。體現在,一方面要保證熱解室的流場足夠均勻,使噴槍噴出的尿素溶液霧滴和熱空氣充分混合,同時要使整個熱解室內熱空氣盡量旋流,使中心部位流速低,利于增加停留時間,貼近避免部位流速高,不易造成粘結。另一方面應保證熱解室內的溫度場分布合理。應保證整個熱解室都處在能夠?qū)崿F(xiàn)尿素熱解的溫度區間內,沒有
溫度分布死角,沒有局部的低溫區,使尿素溶液不會因為溫度達不到分解所需的條件而形成結晶。
噴槍所用的霧化空氣純度不足。盡管所有的尿素熱解系統都在運行說明中明確規定了霧化空氣必須使用儀用壓縮空氣,但是具體到各電廠,由于設備條件或管道老化等各方面原因,導致噴槍中的霧化空氣純度不足。霧化空氣中的雜質會影響尿素的霧化效果,使霧化后的尿素液滴粒徑無法達到熱解室所設計要求的粒徑范圍。同樣,霧化空氣中的雜質可能會堵塞噴嘴,使噴槍甚至無法完成霧化。
熱一次風(熱二次風)中灰分含量過高?;?span style="font-family:宋體;">分含量高,則首先會由于顆粒碰撞,對熱解室內整個
流場分布造成影響--, ,與設計時的計算流場有差別。其次灰分顆粒物與小粒徑的尿素霧滴結合,形成大粒徑的尿素、灰分混合顆粒物,大粒徑混合顆粒物在旋轉氣流中結合越來越多的尿素霧滴,粒徑越來越大,最終在熱解室內無法分解、直接沉淀,形成初始結晶層。最后,灰分還會直接堵塞噴嘴,從而影響噴霧效果,引起結晶。
