在SCR日常運行中,經常出現管道帶水現象甚至稀釋風機帶水的現象,造成設備和管道腐蝕,嚴重時影響脫硝系統安全平穩運行。
????我公司自主開發的集成氨氣緩沖罐的液氨蒸發系統,將氨緩沖罐置于熱的水浴中,使得氨氣在輸送過程中處于過熱狀態,不僅從減少占地面積,減化系統復雜性,而且從根本上避免了氨的二次冷凝,提高了設備的安全可靠性。
????上述技術目前已經在國內電站脫硝領域得到大量工程應用,極大的提升脫硝系統的運行可靠性
由二部分組成,其一為液氨蒸發換熱器;其二為氨氣緩沖器(積壓器),二部分均處于熱水浴中。系統配套有相關的安全檢測、壓力、溫度和液位監測,并配備有自動控制系統。蒸發器可以采用熱水、電、蒸汽作為熱源。

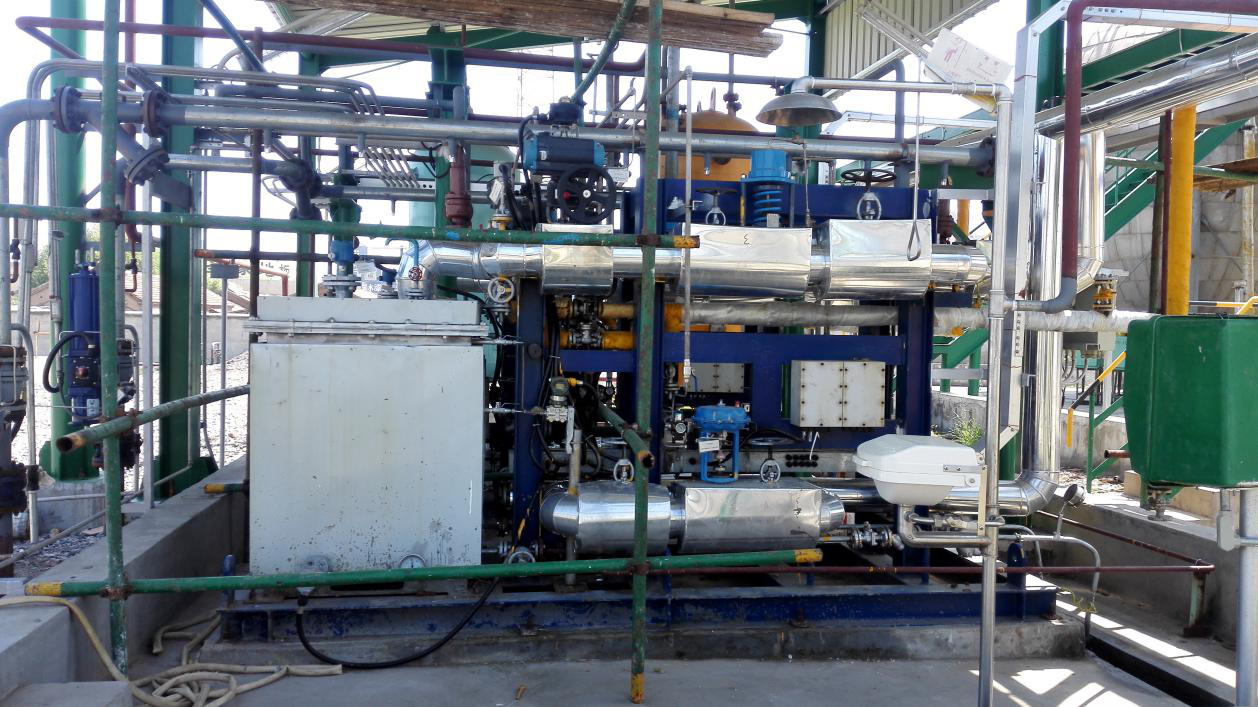

我公司設計的氨蒸發整體撬裝式設備,將氨蒸發系統的全部功能,包括設備主體、儀表、閥門、接線箱整合為一體的撬裝設備,整體現場供貨,整體設備美觀整齊,工廠化的管道加工水平,為客戶減少現場工作量和調試時間。上述撬裝設備和公用系統的接口采用法蘭接口,方便現場安裝。

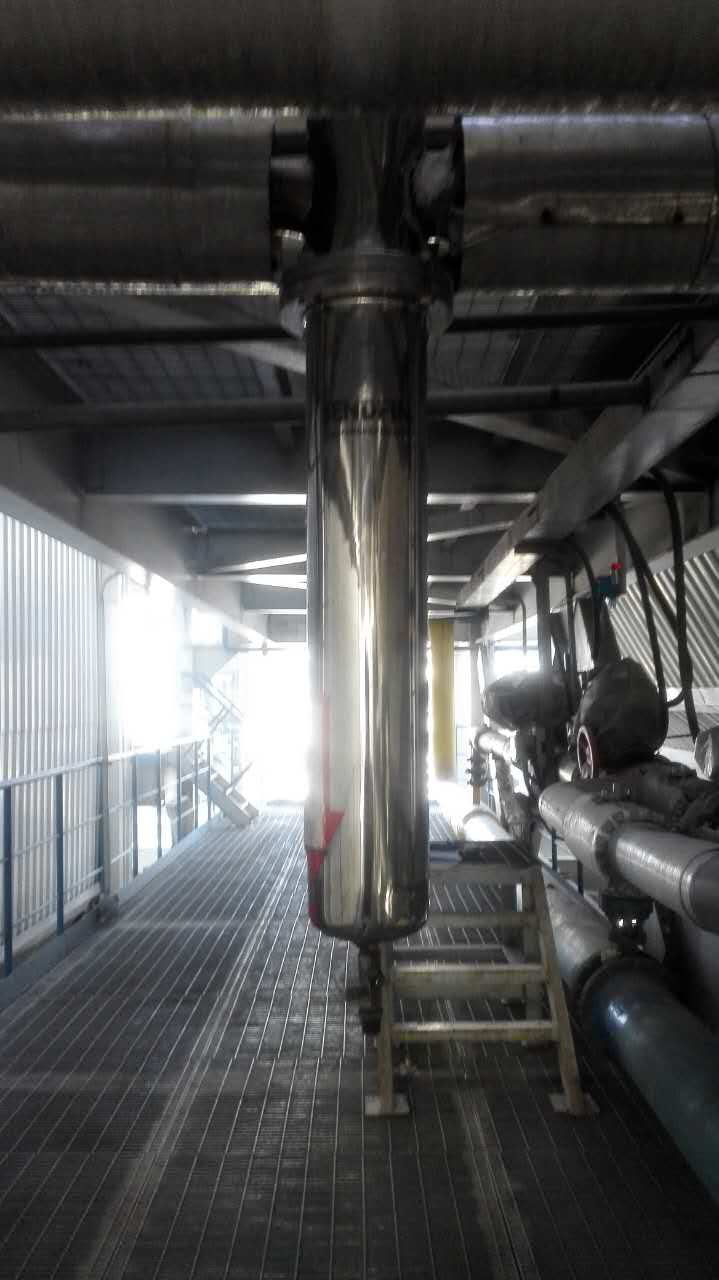

在脫硝系統中,液氨由于自身帶水、油和在運輸和儲存過程中由于碳鋼管道長期腐蝕、脫落會產生大量雜質,在氣化和流動過程中會進入到下游的系統中;尿素制氨過程中也容易發生尿素和副產物在氣氨管路沉積、結晶的現象;這些雜質和結晶進入氣氨管線長期運行直接影響氣化器及閥門流量計、噴氨格柵噴嘴等重要部位的正常工作;嚴重的對氨氣監測裝置和較細微的管路造成阻塞和破壞,對整個生產工藝造成較為嚴重的影響,甚至影響脫硝系統的正常工作。為避免此類事情重復發生,我公司研發、制造了該系列專用氨氣過濾器對氨氣進行過濾凈化,以達到去除氨氣中的顆粒物,結晶體,水,油等雜質的目的。
產品特點
1?過濾精度高,處理精度可達到1μm,過濾效率可達99.5%;
2?設備總壓降小,總壓降≤4K帕;
3?采用進口折疊式濾芯,過濾面積大,通流能力大,返清洗方便;
4?內部結構設計優異,濾芯效率均衡、納污量大、維護周期長。
5 采用雙桶過濾和檢修旁路設計,可以實現在線更換。
生產標準
1. 過濾器為罐體結構,內部安裝綠途氨氣脫水除油專用濾芯;
2. 過濾器材質為304不銹鋼(可定制);
3. 過濾器進出口為:法蘭連接;
4. 過濾器為氨氣主管道安裝;
5. 過濾器進出口采用側進側出;
6. 過濾器分別設計進出口,排污口及備用檢修口;
7. 采用阻擋原理脫除油和水及顆粒物雜質;
產品經過多個項目的應用后,效果良好,徹底杜絕了噴氨格柵噴嘴堵塞、流量計、調節閥因雜質磨損堵塞的現象。提高了脫硝系統的可靠性
某電廠SCR脫硝系統在運行中頻繁出現蒸發器入口氨氣壓力偏低,導致脫硝效率下降
故障情況:
脫硝系統氨制備區蒸發系統設計工況運行壓力為0.15-0.20Mpa,系統運行中某日在30min內出現氨氣壓力下降,最低壓力至0.02Mpa。
蒸發器堵塞雜質檢驗:
通過對蒸發器盤管進行反復吹掃,清除了盤管內堵塞物,堵塞物為粉末狀和直徑約為20mm的顆粒狀物體,顆粒物壓碎后也呈粉末狀。
?
?
