超低排放運行中,出現了脫硝出口與煙囪NOx排放濃度偏差大、空預器ABS堵塞、低溫省煤器沾污堵塞、電除塵極線沾污等問題。
為了達到超低排放要求,現有的SCR裝置必須要控制局部氨逃逸,提高系統的持續穩定性。
開發了綠途“氨芯”系統。氨芯系統是針對SCR的全面解決方案。包括脫硝裝備的硬件系統的完善改造,也包括算法和軟件的全面優化。
綠途氨芯圍繞決定SCR脫硝系統性能的供氨、控氨、混氨關鍵環節,提出了恒準供氨、精準控氨、高效混氨的一系列解決方案。

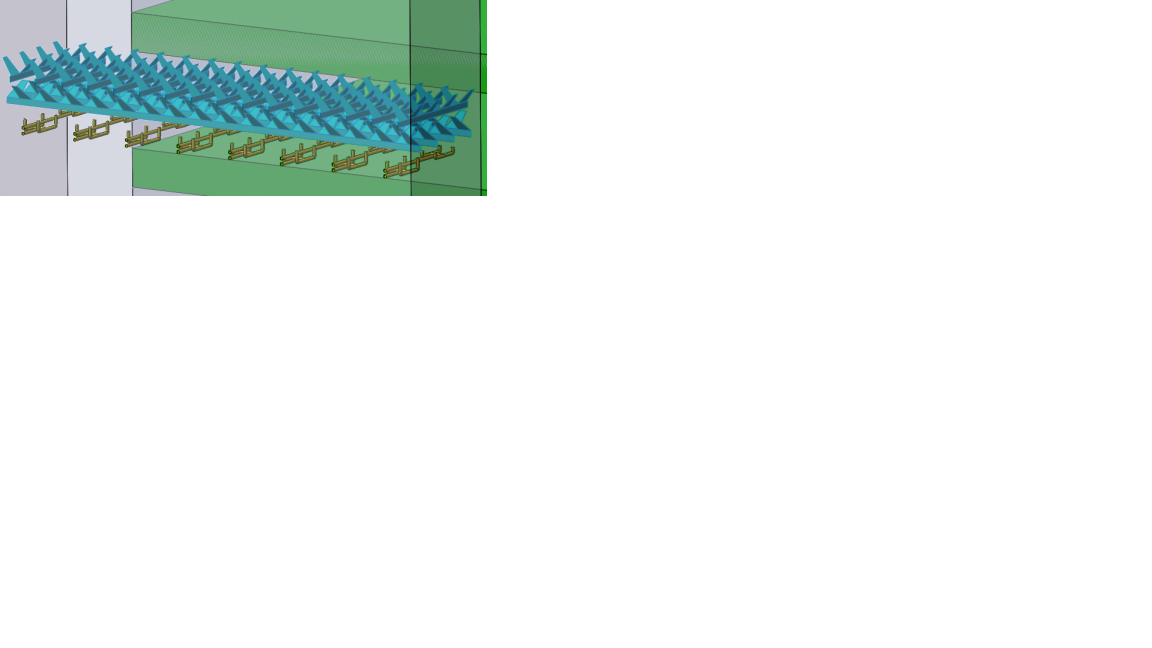

綠途環保采用帶有混合器的格柵式氨注射系統。具有氨分布均勻度高、調節靈活、適應負荷大幅度波動、防堵灰等優勢

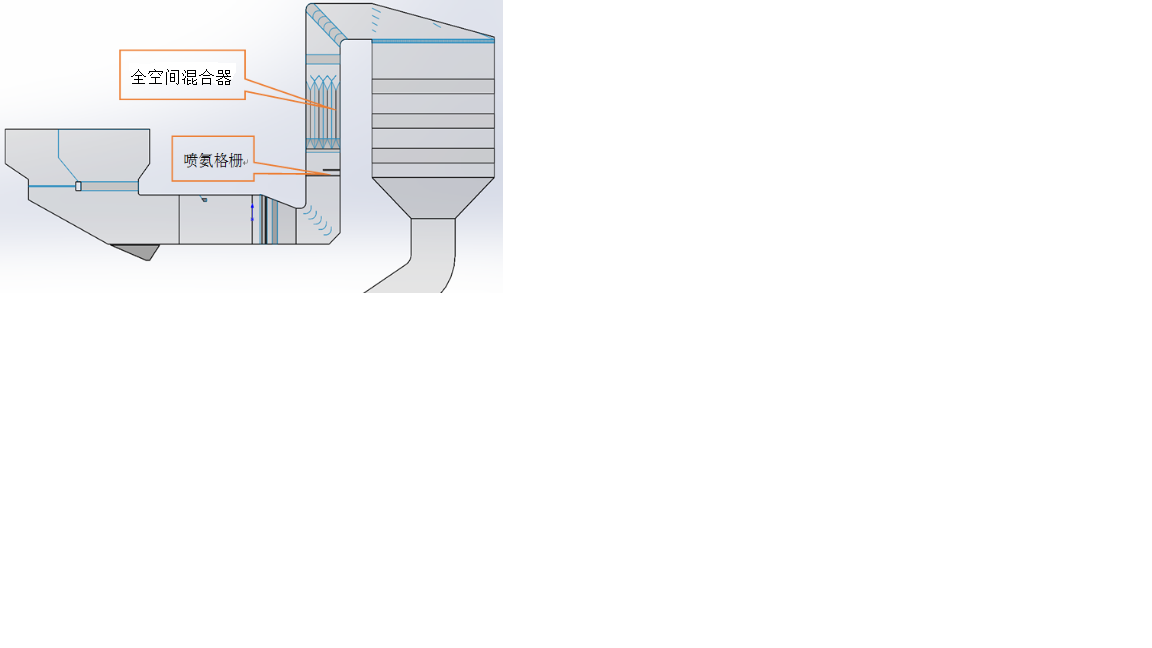

大型鍋爐SCR入口的煙道尺寸較大,長度方向達10-20m,煙氣氣流分布本身即有極大的偏差。煙氣(流量)流速相對標準偏有的高達30-60% ;為些綠途提供煙道全空間混合器,可以對進入SCR反應器的煙氣在全空間上進行均布和混合。
受燃料和燃燒影響,脫硝SCR入口 NOX 波動大;
NOX 濃度場、速度場不均勻;
采樣點布置不合理,CEMS測量滯后;
自動投運率低,氨逃逸嚴重;

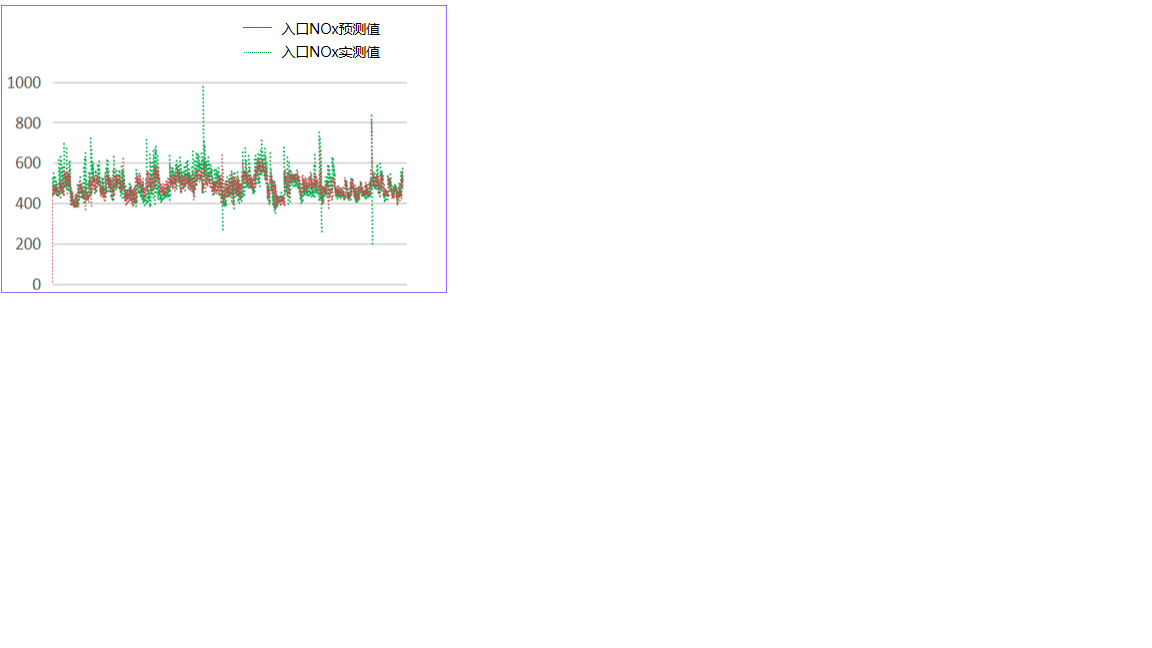

通過對以往SCR和鍋爐運行歷史數據的分析,采用人工智能優化控制技術,對氮氧化物生成的影響因素進行分析,建立高精度氮氧化物預測模型,將預測數據作為噴氨總量控制的前反饋信號,克服CEMS測量數據的滯后性。可以實現SCR出口NOX控制值的穩定輸出。

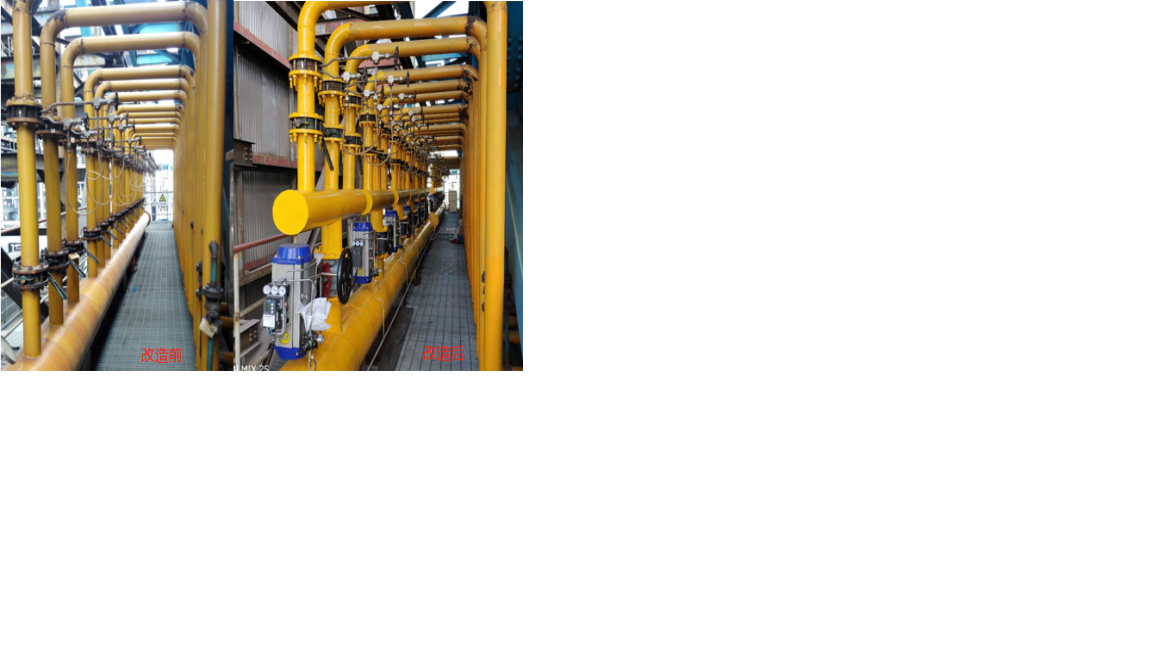

對于傳統手動噴氨平試驗,在經過分區自動履行后,通過借助人工智能先進控制系統來實現。根據NOX網格化測試結果、SCR流場分布試驗和CFD分析,建立噴氨格柵的智能分區,分區自控閥可以和SCR出口網格取得很好的對應性。這種分區可以全截面分區也可以對關鍵影響區域進行獨立分區控制。整體全截面分區通常是非均勻和對稱的。

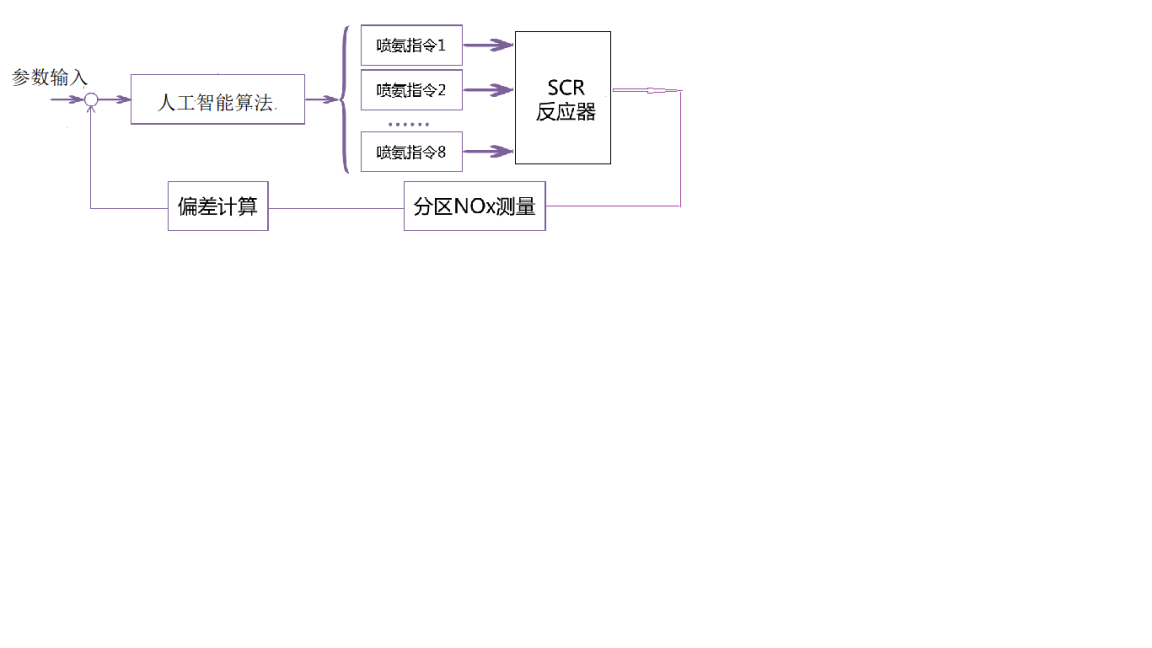

智能分區調整的算法原理

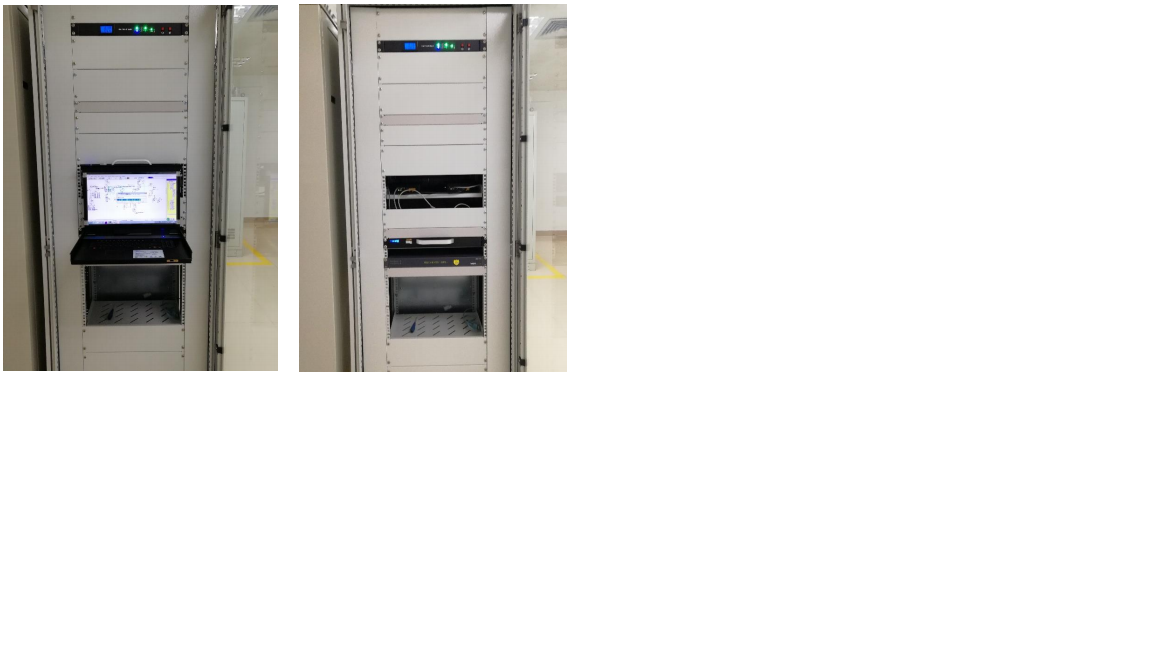

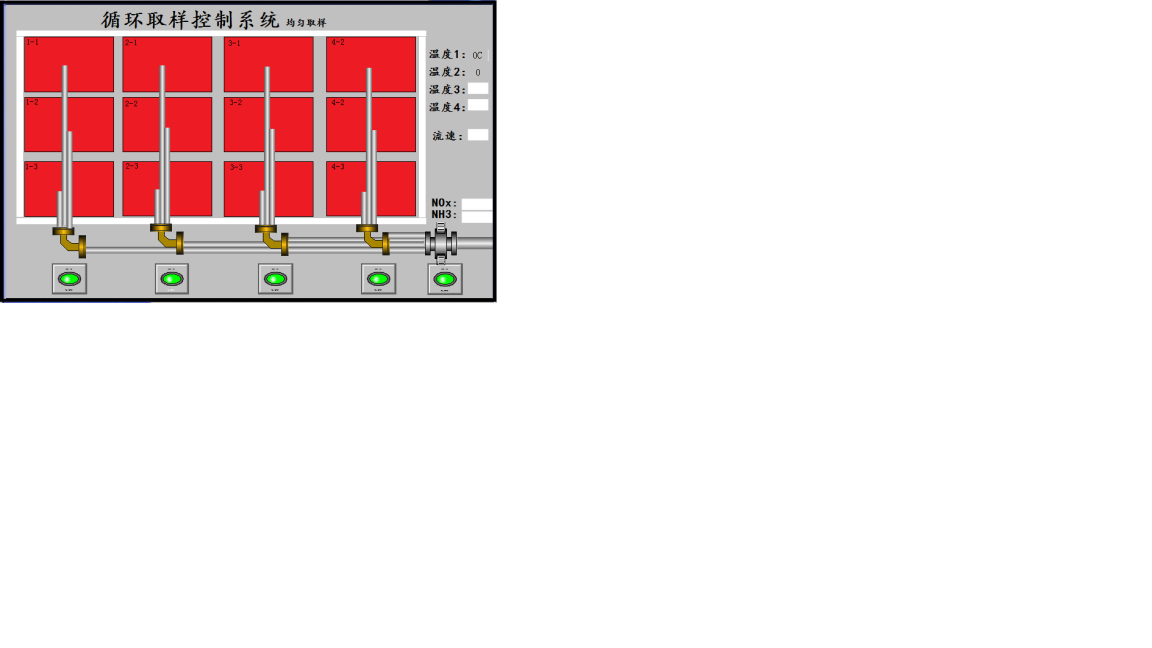

綜合煙氣流場、催化劑布局等情況,對A、B側煙道進行區域劃分,在SCR的每側各安裝一套網格測量系統。該測量系統對SCR入、出口的NOx和O2進行在線快速斷面掃描測量。切換時間與單點取樣時間可根據需要調整。
綠途氨芯改造后SCR系統的實踐表明
1:在脫硝效率90%以上,氨逃逸遠小于2 ppm
2:氨消耗量可以下降15%以上。
